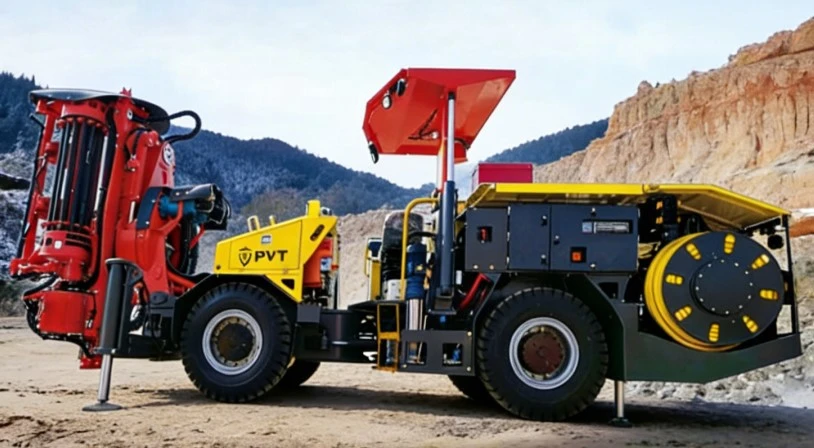

Rudničko hidraulično rudarsko vozilo za bušenje
PDR391RH je prikladan za-bušenje rupa srednje duljine u proizvodnim prometnicama od 3×3 m i više. Usvajajući jednostavan i praktičan koncept dizajna, odlikuje se visokom pouzdanošću, visokom proizvodnom učinkovitosti i niskim operativnim troškovima. PDR391RH opremljen je dizelskim motorom velike-snage, pogonom na sva-kotača za teške uvjete rada, šasijom sa zglobnim upravljanjem i sigurnosnim krovom certificiranim prema standardima FOPS. Hidraulička bušilica za kamen Sandvik LD120SH od 22 kW omogućuje drill jumbo postizanje viših i stabilnijih stopa prodiranja i duljeg vijeka trajanja alata u različitim vrstama stijena. Funkcija automatske kontrole THC hidrauličkog sustava za bušenje osigurava da se operater može usredotočiti na sigurne, brze i precizne operacije bušenja. Racionalan cjelokupni raspored PDR391RH daje jumbo stabilne performanse pri putovanju i izvrsnu operativnu vidljivost. Jumbo bušilica jednostavna je za rukovanje i održavanje, a sva rutinska održavanja dostupna su na razini tla.
|
Bušilica za stijene |
||
|
Model |
LD120SH (standardno) |
LD120S |
|
Vlast |
22kW |
20kW |
|
Udarni pritisak |
80–200 bara |
80–190 bara |
|
Učestalost utjecaja |
53 Hz |
52 Hz |
|
Rotacijski motor |
OMT200 |
OMT200 |
|
Brzina zakretanja |
0–180 o/min |
0–180 o/min |
|
Okretni moment |
1.095 Nm |
1.095 Nm |
|
Otvor |
60–127 mm |
60–127 mm |
|
Kraj kalema (muški navoj) |
T38, T45 |
T38 |
|
Modul za bušenje |
|
|
Model |
LG-LFRC704, 705, 706 |
|
Run of steel |
1220 mm, 1525 mm, 1830 mm |
|
Kapacitet skladištenja |
20+1 |
|
Pogon |
31 kN |
|
Rukohvat |
PIT07 |
|
Spremnik za cvijeće |
CC705-Maksimum |
|
Pogonska i povratna brzina |
Brzina: 0,3 m/s |
|
Veličina modula za bušenje |
|||
|
Model |
Run of steel |
Ukupna duljina |
Maksimalna dubina bušotine |
|
LG-LFRC704 |
1.220 mm |
2.940 mm |
25 m |
|
LG-LFRC705 (standardno) |
1.525 mm |
3.240 mm |
32 m |
|
LG-LFRC706 |
1.830 mm |
3.550 mm |
38 m |
|
Orijentacijski sustav |
|
|
Kompenzacijski udar |
1.100 mm |
|
Kut rotacije snopa unaprijed |
360 stupnjeva |
|
Prijevod zamaha ruke |
1.5 m |
|
Putovanje stolom |
1.5 m |
|
Raspon paralelnih rupa |
3 m |
|
Gornja mrtva točka |
1.500 mm |
|
Leđni udarac |
1.670 mm |
|
Bočni zamah grede |
Lijevo 42 stupnja / Desno 42 stupnja |
|
Nagib grede |
Prednji 20 stupnjeva / Stražnji 70 stupnjeva |
|
Udaljenost lasera od središta bušotine |
2.410 mm |
|
Sustav vjetra i vode |
|
|
Vrsta sustava |
Voda |
|
Snaga vodene pumpe |
3 kW |
|
Zapremina pumpe |
100 L/min @ 10 bara ulazni pritisak vode 4 bara |
|
Ulazni tlak pumpe |
2–4 bara |
|
Hidraulički tlak u sustavu |
10–15 bara |
|
Rep podmazivanja za lemljenje |
Podmazivanje uljnom maglom |
|
Zračni kompresor |
1,0 m³/min, 7 bara |
|
Potrošnja ulja bušilice za stijene |
250–550 g/h |
|
Potrošnja plina bušilice |
250–350 L/min |
|
Sustav hidrauličkog tlaka |
|
|
Hidraulička pumpa |
Klipna pumpa s promjenjivim pomakom osjetljiva na opterećenje |
|
Preciznost filtera ulja |
10μ |
|
Spremnik hidrauličkog ulja |
200 L |
|
Alarm i zaštita niske razine ulja |
Indikator razine ulja i automatski alarm |
|
Sustav kontrole bušenja |
|
|
Navar |
THC, EDS (Electrical Direct Control System) |
|
Upravljačka ploča |
Žičani daljinski upravljač |
|
Podesivi parametri bušenja |
Udar pune snage, performanse polovične snage, pogon, rotacija, pranje rupa |
|
Auto značajke |
Kardanski klin |
|
Električni sustav |
|
|
Normalni napon |
380V (±10%) |
|
Frekvencija |
50 Hz |
|
Ukupna ulazna snaga |
70 kW |
|
Snaga glavnog motora |
55 kW |
|
Način pokretanja |
Zvjezdani trokut |
|
Kontrola namotaja kabela |
Vozačko sjedalo |
|
Zaštita redoslijeda faza |
Dobrovoljno |
|
Lateralni laserski lokator |
Jedan 6×35W LED (24V) |
|
Prednje svjetlo (radno + vozno) |
Sa svake strane (lijevo/desno) |
|
Stražnja parkirna svjetla |
2×35W LED (24V) |
|
Prednje svjetlo na vozačevoj strani |
1×3W LED (24V) |
|
Žuta svjetla bljeskaju |
1×3W LED (24V) |
|
Svjetiljka za radnu rasvjetu na tronošcu |
2×120W LED (24V) |
|
Baterija za pohranu |
2×12V, 120Ah |
|
Parametar |
Vrijednost |
|
Model razbijača stijena |
LD120SH (22kW) |
|
Run of steel |
1525 mm (standardno) |
|
Promjer bušotine |
60–127 mm |
|
Središte visine rotacije |
1.850–2.100 mm |
|
Širina zavoja (T tip) |
3 125 mm |
|
Minimalna visina × širina kolnika |
4000 × 3900 mm |
|
Najveća visina × širina kolnika |
5400 × 7680 mm |
|
Transportna širina |
2.380 mm |
|
Transportna visina |
3.570 mm |
|
Dužina prijevoza |
7 500 mm |
|
Sve gore (ukupna težina) |
17.650 kg |
|
Minimalna veličina tunela |
2.5 × 2.5 m |
|
RH parametri proizvoda |
|
|
Model razbijača stijena |
LD120SH (22kW) |
|
Run of steel |
1525 mm (standardno) |
|
Promjer bušotine |
60–127 mm |
|
Središte visine rotacije |
1.850–2.100 mm |
|
Širina zavoja (T tip) |
3 125 mm |
|
Minimalna visina × širina kolnika |
4000 × 3900 mm |
|
Najveća visina × širina kolnika |
5400 × 7680 mm |
|
Transportna širina |
2.380 mm |
|
Transportna visina |
3.570 mm |
|
Dužina prijevoza |
7 500 mm |
|
Sve gore (ukupna težina) |
17.650 kg |
|
Minimalna veličina tunela |
2.5 × 2.5 m |
